PRESTACIONES COMUNES







Diferentes métodos de análisis de la estructura

Generación de la geometría de la estructura por tipologías

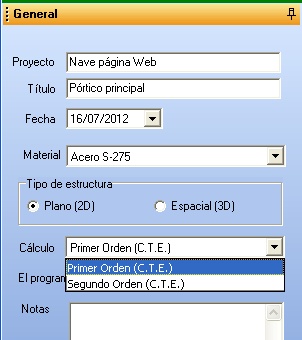

El análisis de laestructura se puede realizar:

  • En primer orden, por hipótesis
  • En primer ordenpor combinaciones de hipótesis
  • En segundo orden siempre por combinaciones de hipótesis.

Se realiza la entrada de la geometría y barras de la estructura mediante un generador de tipologías asociado a diferentes estructuras tipo, como:

  • Pórticos ortogonales de edificación planos y espaciales.
  • Arcos y Vigas continuas
  • Celosías: Pratt, Howe, Warren y Cruz de San  Andrés

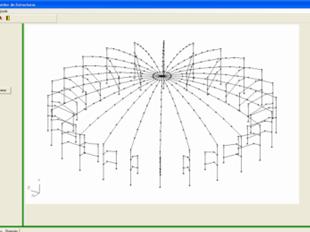

  • Mallas espaciales

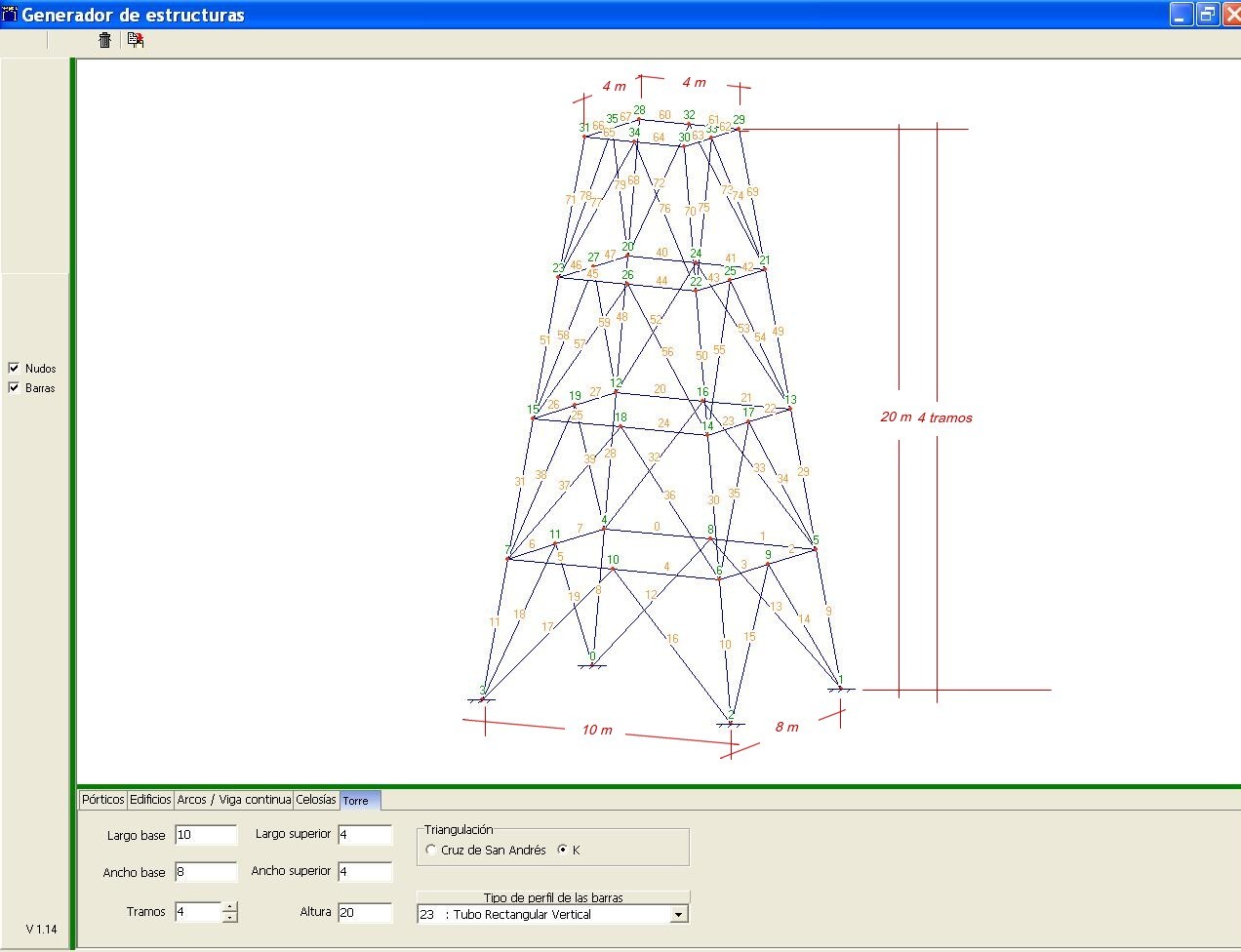

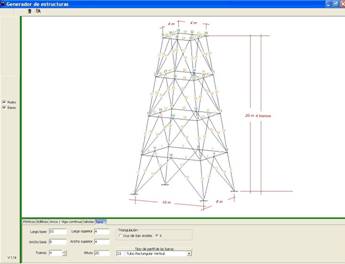

  • Torres con diferentes tipos de triangulación





Generación automática  de cargas en  cubiertas y naves

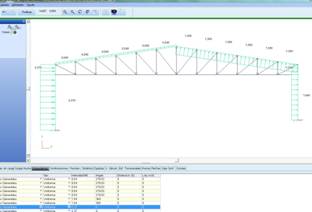

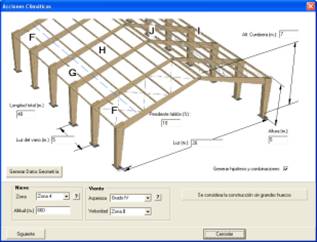

El programa determina internamente según la geometría y condiciones del emplazamiento las cargas siguientes:

  • Carga  permanente
  • Mantenimiento
  • Nieve
  • Vientos (Transversales y axial)

Cargas de viento

Cálculo interactivo de correas

A consecuencia de la generación automática de cargas, el programa asigna internamente a cada una de las barras las diferentes cargas de viento según el Código Técnico (C.T.E.)

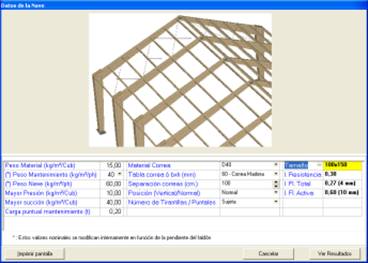

El programa elige o comprueba internamente las correas de las cubiertas mediante una pantalla interactiva.









SALIDAS GRÁFICAS



Análisis del pandeo global y de la vibración de la estructura.



El programa determina para cada combinación de hipótesis de cargas el coeficiente crítico de pandeo global, su modo de pandeo y las longitudes de pandeo de las barras. Y, también si así se pide, la frecuencia más baja de vibración y sus desplazamientos modales.

Ficheros DXF

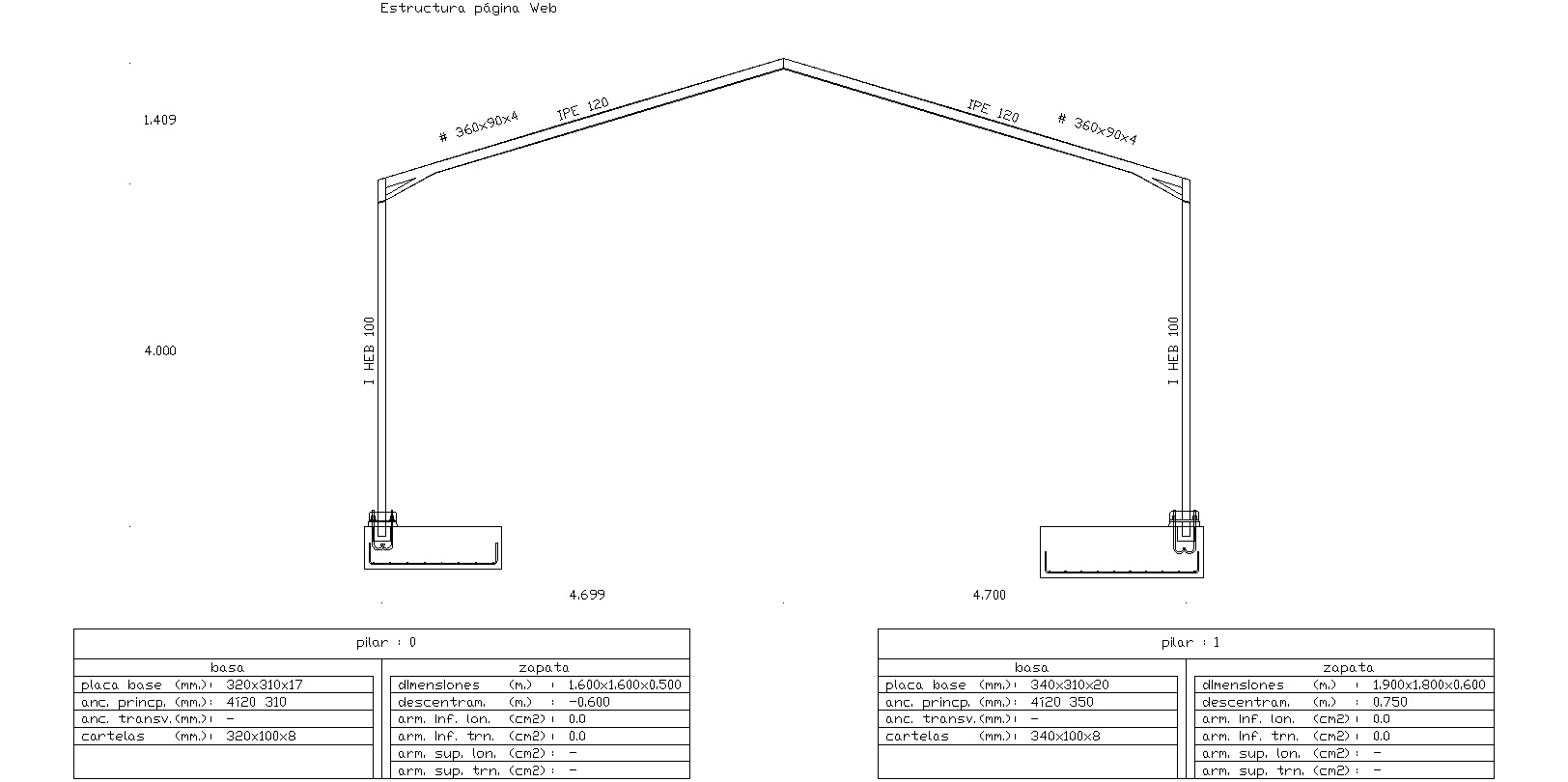

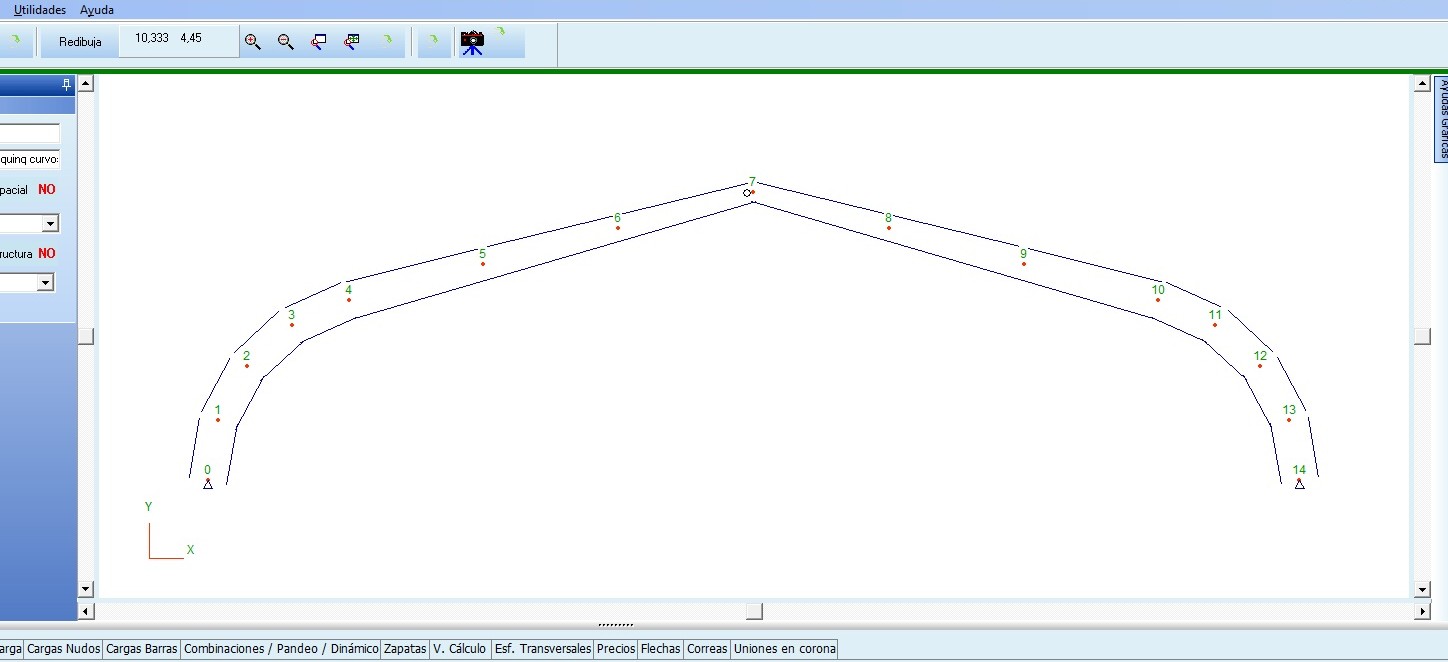

Se muestra un ejemplo del DXF generado por el programa para un Pórtico a dos Aguas.

Para la entrada de datos se puede realizar mediante la importación de ficheros DXF



Deformaciones

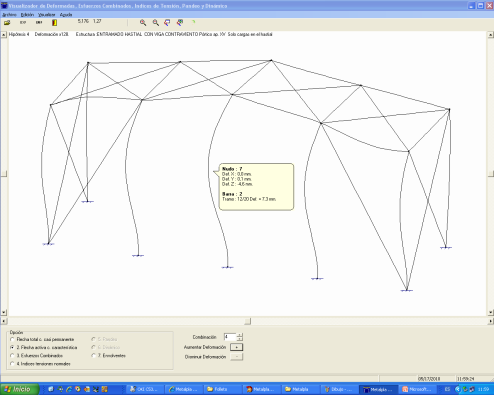

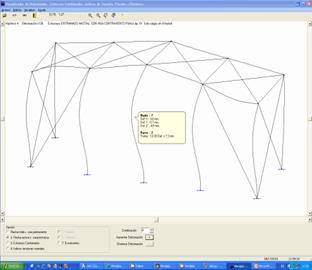

El programa permite la visualización gráfica de las flechas activas y totales de la estructura, calculadas según el CTE. En la pantalla  se puede ver un cuadro de texto con los datos de deformación por tramos, manteniendo pulsado el botón izquierdo del ratón y arrastrándolo sobre la estructura.



Índices de agotamiento

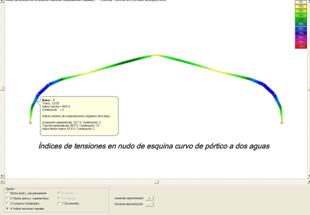

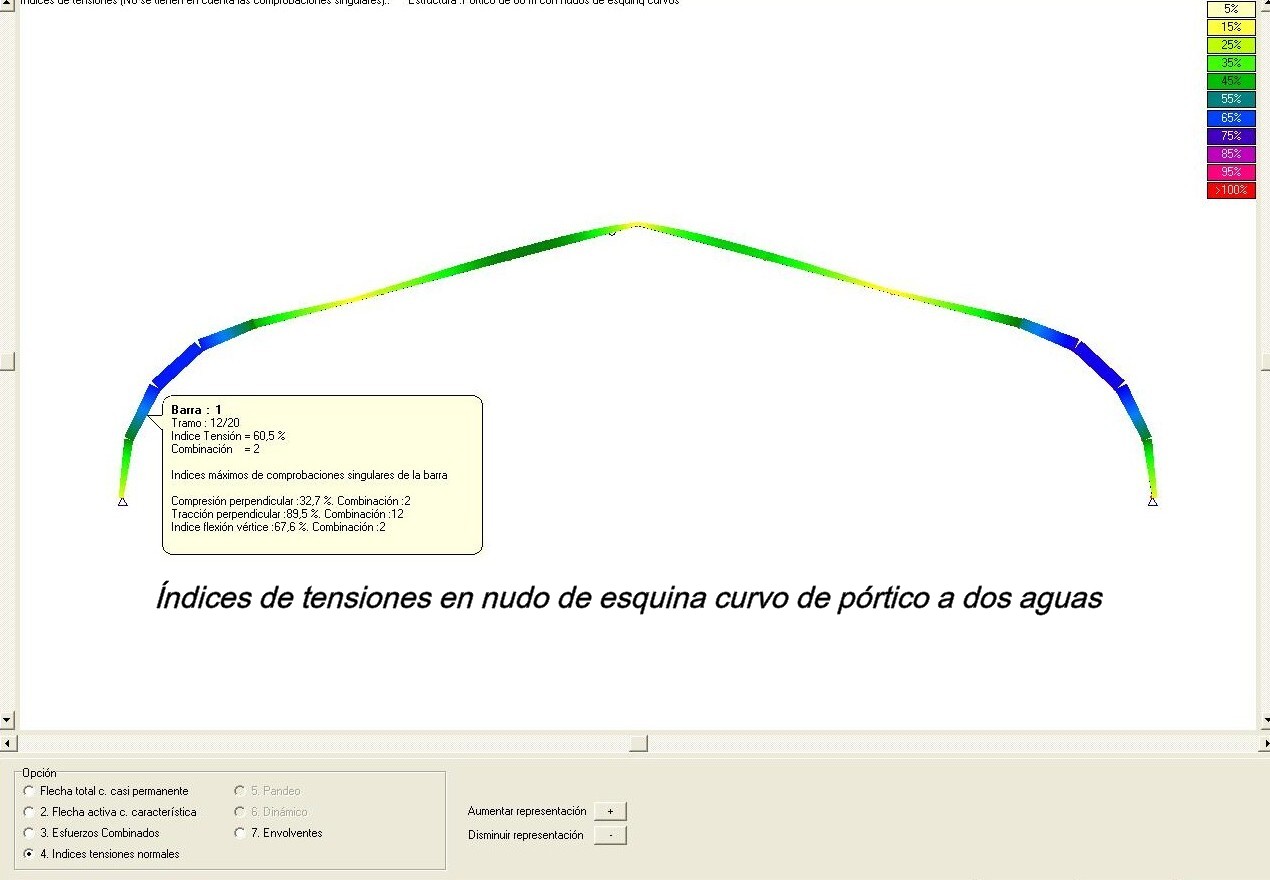

Seleccionando “índice de tensiones normales” se aprecia visualmente, gracias a una escala de colores, los valores de los índices de agotamiento de secciones y barras. Lo que permite conocer directamente y visualmente si la totalidad de la estructura es válida desde el punto de vista resistente.





Diagramas de esfuerzos combinados

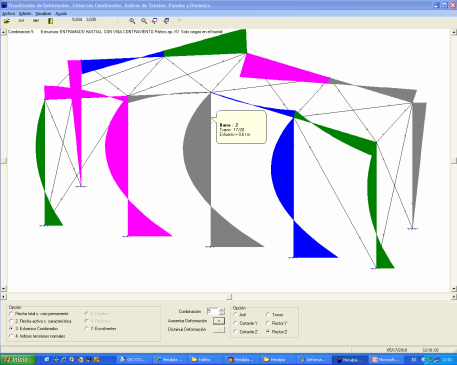

Seleccionando “Esfuerzos Combinados” se representan los diagramas de esfuerzos : axil, cortantes, flectores y torsores en cada combinación de hipótesis

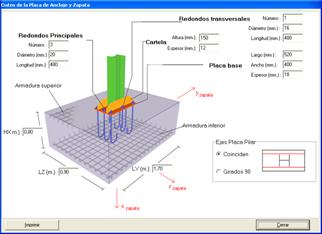

Optimización de placas de placas de anclaje y de  zapatas.

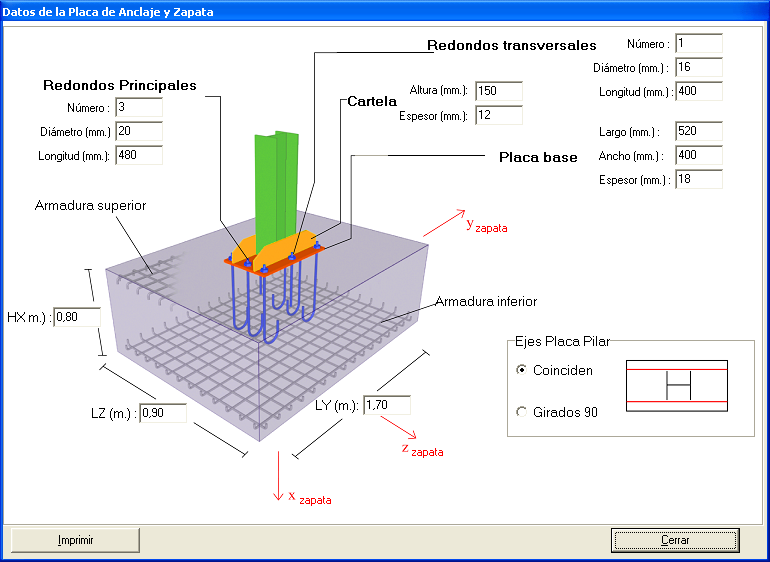

El programa elige las zapatas (optimizando en costos de acuerdo con los precios de la excavación, hormigón y acero) o las comprueba.

Las basas, incluidos los anclajes, pueden ser seleccionadas por el programa en base a una optimización de peso. Como alternativa también pueden ser comprobadas por el programa.







REPRESENTACIONES GRÁFICAS

Modelado sólido

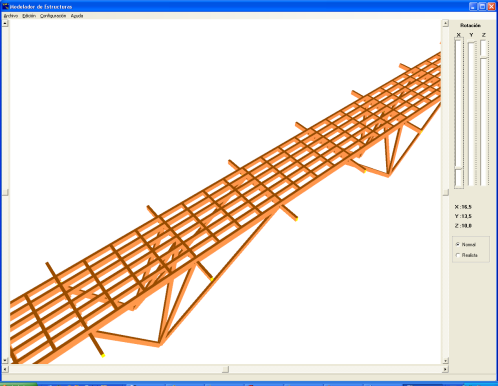

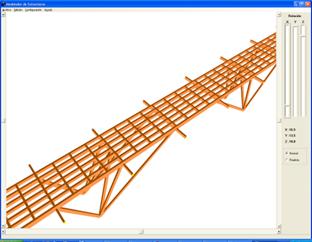

El programa permite una representación de la estructura o de algunas de sus partesrepresentando las barras como sólidos.



Compositor de estructuras planas y  espaciales

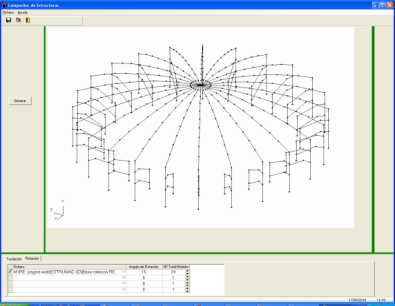

Partiendo de una estructura ya definida se completa el resto si éste se puede generar por traslación o por giro repetido de un módulo base plano de estructura. La nueva estructura es numerada internamente por el programa en cuanto a nudos y barras.





ENLACES Y APOYOS

Enlaces de los extremos de barras

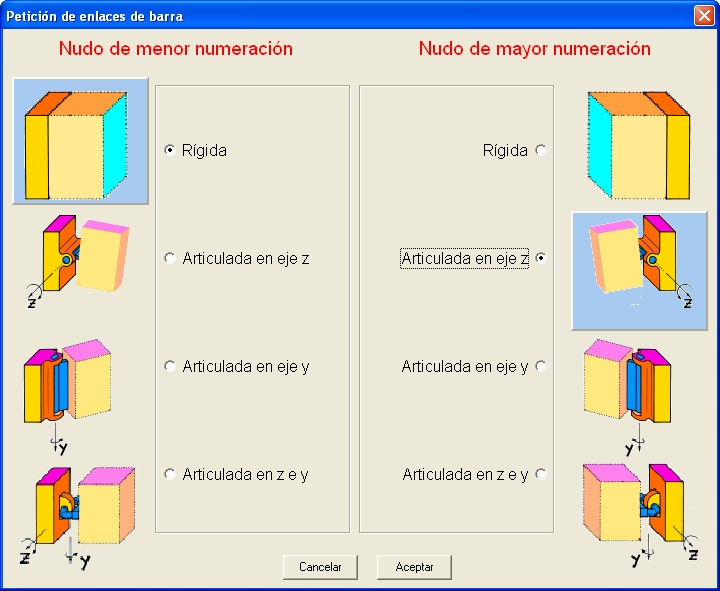

Es posible seleccionar cualquier tipo de enlace de los extremos de barras correspondiente a una articulación respecto a cualquiera de los ejes principales de la sección.



Diferentes modelos de apoyo en estructuras planas y espaciales

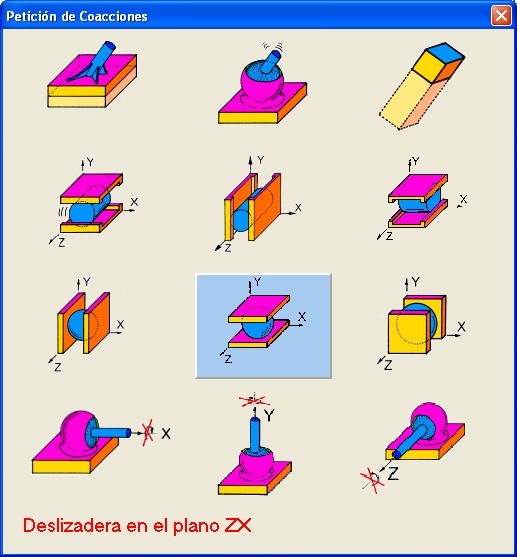

Selección de diferentes modelos de apoyos fijos o elásticos (definidos por el coeficiente de muelle correspondiente a la dirección seleccionada para estructuras planas y espaciales).







DIFERENTES MODELOS DE BARRAS

Barras tirante

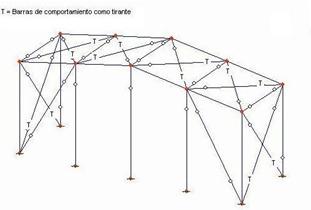

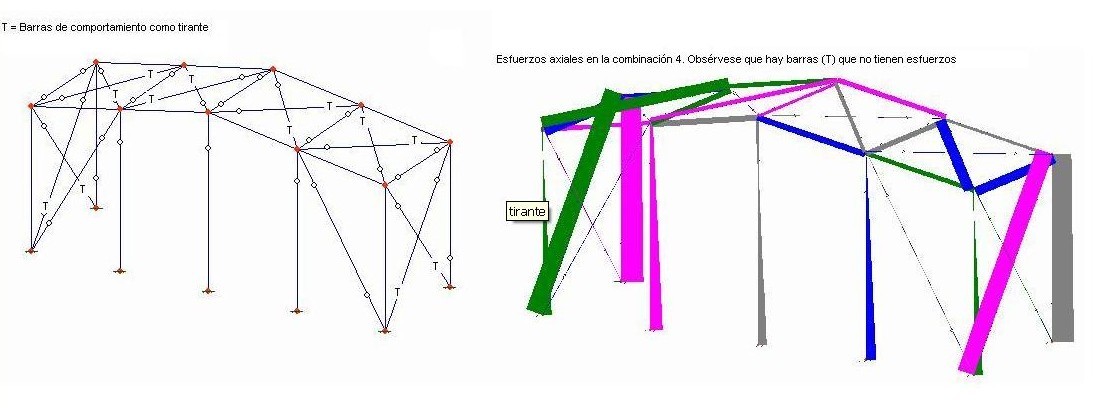

Todas las barras definidas como tirante “T” poseen gran esbeltez y solo pueden recibir esfuerzos de tracción de modo que si están comprimidas quedan anuladas internamente en la combinación de hipótesis correspondiente sin recibir, por tanto, esfuerzo alguno.

Barras de sección variable



Admisión de barras de sección variable tanto en acero como en madera.



Barras compuestas

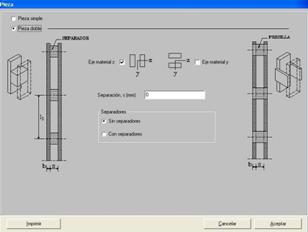

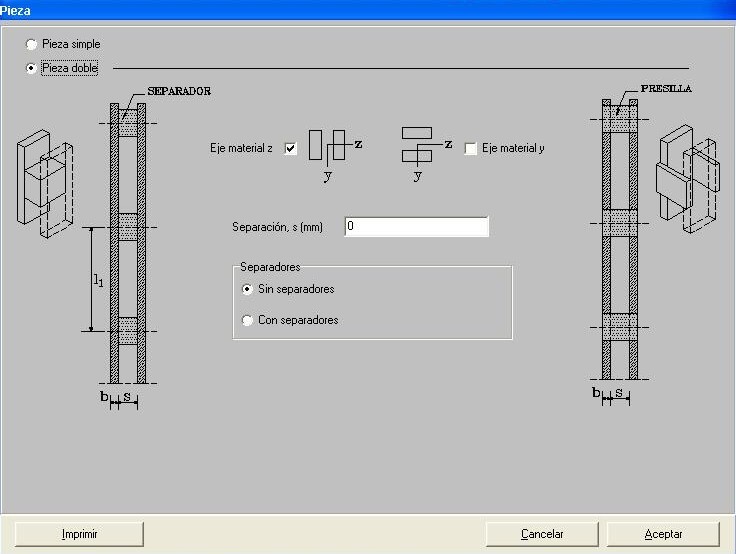

En estructuras metálicas pueden disponerse barras compuestas empresilladas y en las estructuras de madera: barras con tacos, separadores o presillas.
